Okenní rozpěra KOMAS K 502 do falce Zinek žlutý
| Vlastnosti | |
| Měrná jednotka |
Kus |
| Dostupnost | Skladem |
| Skladem |
28 |
Balení 1: 1ks
Balení 2: 20ks

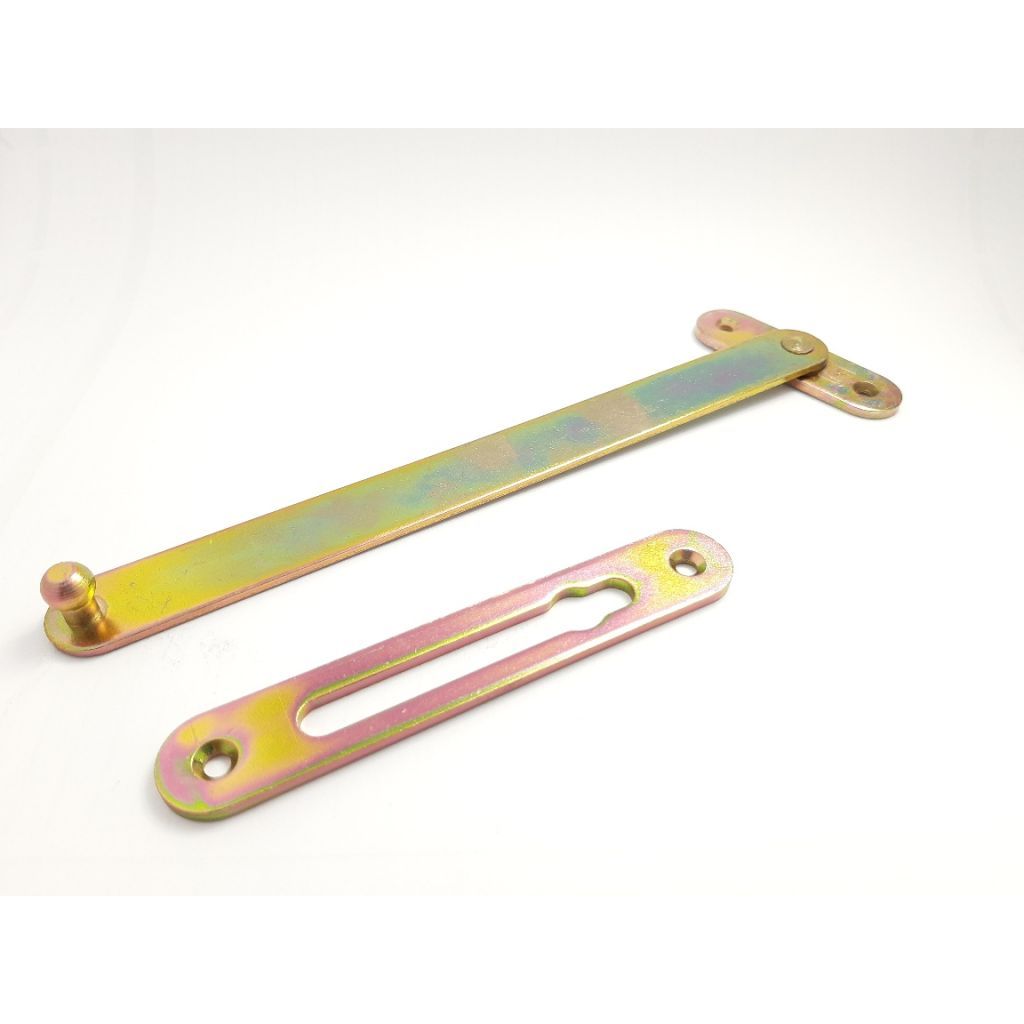

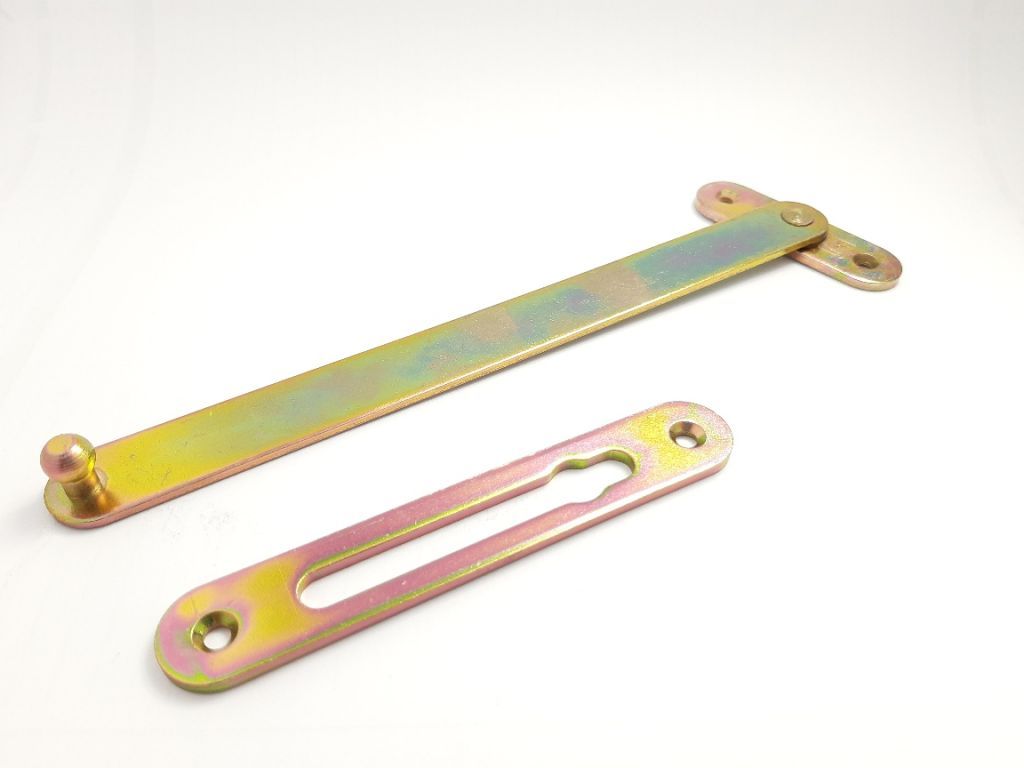

Okenní rozpěra KOMAS K 502 do falce Zinek žlutý
Rozpěra slouží k omezení větrací polohy dřevěných okenních křídel sklápěcích.
Zakovává se do polodrážky a není při zavřeném okenním křídle viditelná.
Aby rozpěra okenního křídla spolehlivě sloužila, nutno dodržet následující pokyny:
Připevňovací plech rozpěry se upevní v polodrážce okenního křídla do předem vyfrézovaného lůžka.

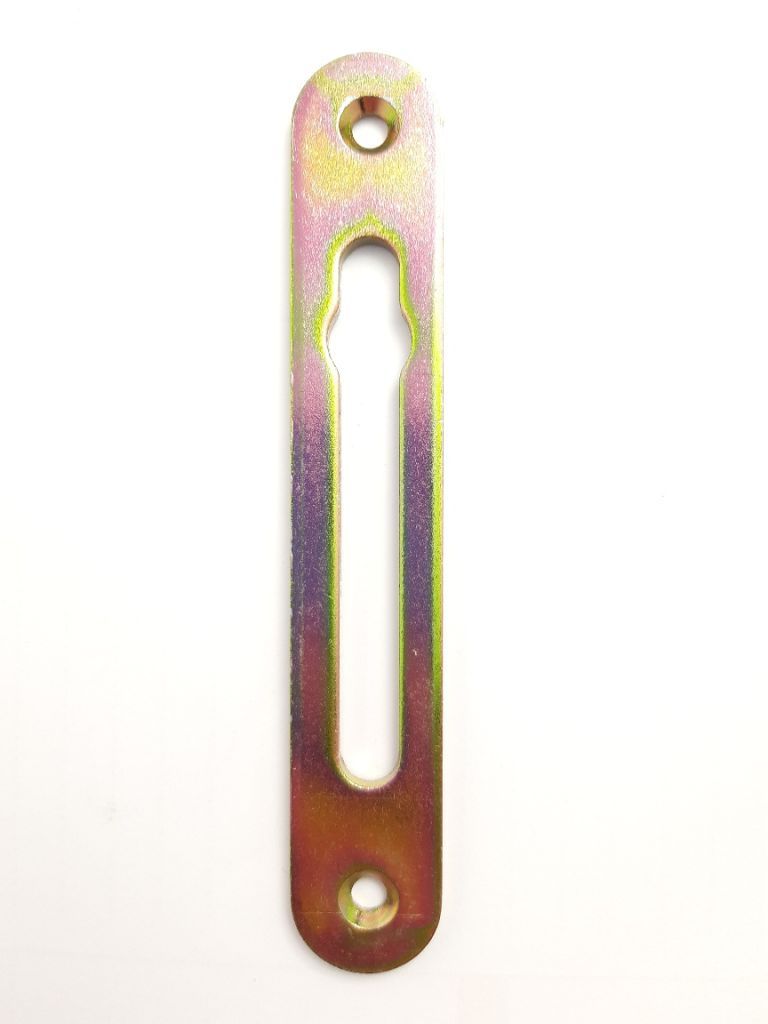

Stejným způsobem se připevní vodící plech do rámu okna a pod tímto vodícím plechem musí být vyfrézována drážka pro volný pohyb vodícího čepu rozpěry.
V každém případě musí být zachována rozteč mezi otočným čepem a středem radiusu drážky vodícího plechu rozměr 181 + 2mm (viz obrázek).
Mezera mezi polodrážkou okenního křídla a rámem musí být 4mm, aby byl zajištěn volný pohyb rozpěry.
Na výšku okna lze umístit rozpěru podle požadavku na úhel rozevření okenního křídla.
Čím blíže je rozpěra umístěna k závěsům, tím větší je rozevření okenního křídla.
Rozpěra se připevňuje vruty 3,5x30 se zápustnou hlavou podle ČSN 02 1824 nebo
ČSN 02 1814.
